プリント回路設計CADデータ変換ソフト NDB Writer
CADデータを無償のビューアーツール「NDB LightViewer」が読み込み可能な、NDBファイルへ変換するツールです。 デザインレビュー、製造支援とさまざまな場面で協業（コラボレーション）による効果を提供します。
-
概要 -
変換必要ファイル -
製品価格 -
備考 -
FAQ -
事例 -
ダウンロード
概要
設計データの安全性を重視
変換したNDBファイルは、当社オリジナルなフォーマットであるため、万一、第３者の手に渡ったとしても、流用や２次加工の心配はありません。また、NDBファイルにパスワードによるロックを 掛けることができるので、第３者に盗み見される心配もありません。

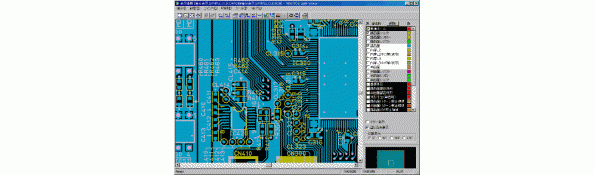

プリント回路設計データ用NDB変換ツール（NDB Writer for PCB)
本システムはCADがなくても基板設計データを検図などで閲覧することを目的に、CADデータを
「NDB LightViewer プリント回路設計データビューアー」で読み込み可能な、NDBデータへ変換するツールです。

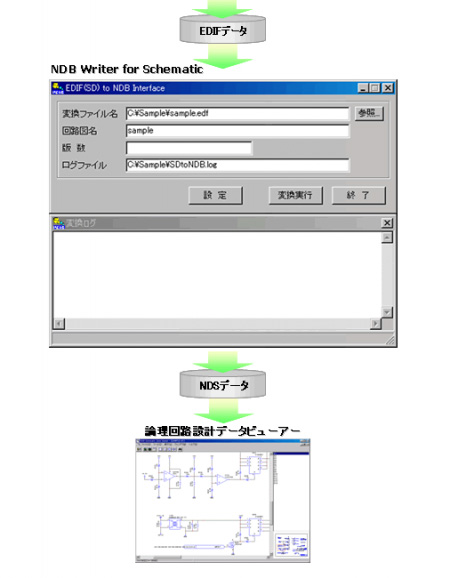

論理回路設計データ用NDB変換ツール（NDB Writer for Schematic)
本システムはCADがなくても回路設計データを閲覧することを目的に、CADデータを
「NDB LightViewer 論理回路設計データビューアー」で読み込み可能な、NDBデータへ変換するツールです。

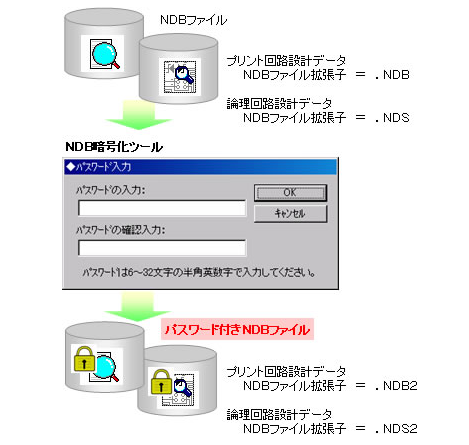

NDBパスワード設定機能オプション
本システムで生成したNDBファイルを検図してもらう相手（NDB LightViewer利用者）に提供する際、
データの安全性を向上させるＮＤＢパスワード設定機能が標準装備されています。
本システムに付属の「NDB暗号化ツール」を使用して、NDBファイルに任意のパスワードを設定し、暗号化することができます。
【注意】
NDB暗号化ツールで採用している暗号技術は、外国為替および外国貿易法に定める戦略物資・技術に該当し、国外へ輸出するには、関係法令に従った許可申請が必要ですが、現時点において、許可申請の手続きが完了していないため、当該ツールを国外で使用することは出来ません。よって、異機種CAD設計データ検図支援ツール（NDB Writer）を国外で使用する場合には、NDB暗号化ツールを削除する必要があります。
変換必要ファイル
| CAD | 必要ファイル |
|---|---|
| CR5000/PWS （図研） | BSF／MDF／UDF／WDF * （PMA／CCF／WSF／ホール種別定義ﾌｧｲﾙ／インサーター区分ファイル） |
CR5000/BD CR8000/DF （図研） | PCF（PNF）／FTF／CDF／PKF * |
| Allegro （ケイデンス） | CMP／PIN／PAD／FGO／LAY／NET／SYM／CLS NLT／PSK／TXT／TEC／ルールファイル （フラッシュ・サーマル定義ファイル） |
| CADVANCEα （図研) | DBG／DBR／NET |
| DK-Magic/Σ （ユニテク) | DBL／DB3／CMP／PMI * （NET／外部ルール定義ファイル） |
| Gerber （274D） | 標準ガーバデータ【RS-274D準拠】／Dコードテーブル表【本ツール専用形式】 ドリルデータ【Excellon形式】／ツールリストファイル【本ツール専用形式】 |
| Gerber （274X） | 拡張ガーバデータ 【RS-274X準拠】 ドリルデータ【Excellon形式】／ツールリストファイル【本ツール専用形式】 |
| 論理回路設計CAD | EDIF-200 Schematicデータ ・CR5000/SD（図研） * ・CR8000/DG（図研） * ・OrCAD Capture（ケイデンス） ・DxDesigner（メンター・グラフィックス） * |
製品価格
| 製品 | ノードロック（1ライセンス) | ネットワーク（1ライセンス) | ||
|---|---|---|---|---|
初年度費用 | ライセンス更新料 | 初年度費用 | ライセンス更新料 | |
| NDB Writer for CR5000PWS | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for CR5000BD | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for Allegro | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for CADVANCEα | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for DK-Magic/Σ | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for Gerber（274D) | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for Gerber（274X) | \100,000- | \50,000- | \300,000- | \150,000- |
| NDB Writer for Schematic | \100,000- | \50,000- | \300,000- | \150,000- |
※NDB Writer for CR5000BDはCR8000DFの変換にも対応しています。
※ライセンスの有効期限はご購入後1年間で、2年目以降、1年毎にライセンスの更新が必要となります。
※ライセンス更新料とは、ご購入戴いた次の年からお支払い戴くライセンスの更新費用です。
※ライセンスを更新することで、その１年間、当該製品を継続してご利用戴けるとともに、バージョンアップやテクニカルサポートを受けることができます。
※ネットワークライセンス形態の最小構成は「5ユーザ、1ライセンス」となります。「5ユーザ、1ライセンス」では、最大5台のパソコンに当該製品をインストールでき、ネットワーク環境のもとで１ライセンスを共有することができます。尚、ネットワークライセンスの適用エリアには制限がありますので、詳細についてはお問い合わせください。
※上記はすべて税抜き価格です。
※上記の価格は2010年1月1日より適用されます。
備考
本ツールは、ご購入前に評価・貸出しをする事ができます。 ご興味のある方は以下へご連絡ください。
FAQ
プリント回路設計CADデータ変換ソフト NDB Writer
| Q | 対応してる各CADシステムを教えてください。 |
| A |
＊印： CADベンダー様で販売している各種アスキー入出力ソフトウェアが必要です。詳しくはお問い合わせ下さい。 ※記載される全ての商品名は各社の商標および登録商標です。 |
| Q | 動作環境を教えてください。 |
| A | 推奨の動作環境を記載いたします。
※記載される全ての商品名は各社の商標および登録商標です。 |
| Q | ライセンス形態を教えてください。 |
| A | 下記の2パターンをご用意しております。
※基本ライセンスはネットワークライセンスとなります。 ※「NDB Light Viewer for PCB」はフリーライセンスです。 |
| Q | 処理時間の目安を教えてください。 |
| A |
※ 上記のマシンスペックであることが前提です。 ※ データの作成状態によって変換時間が異なります。 |
事例
事例１
| 目的 | 設計メーカー／基板メーカーの設計後の検図効率化 |
|---|---|
| 内容 | プリント回路設計が終了し一次検図時、プロット出力や発送処理による時間遅延を解消。検図データ作成時間の大幅短縮を図った。 |
事例２
| 目的 | 回路設計者の検図効率化 |
|---|---|
| 内容 | プリント回路設計終了時に、検図を行う際PDFなどを利用するケースが多いが、層の重ね確認などが出来ない。本ツールのプリント回路設計データを検図するための機能により、大幅な効率化を図った。 |
事例３
| 目的 | 設計営業の履歴ツールとして利用 |
|---|---|
| 内容 | プリント回路設計営業が前回の設計内容と見積もりを確認する際、CADがなくても電子図面を確認することにより、見積もり、設計工数の精度向上を図った。 |
事例４
| 目的 | 実装デザインレビューの効率化 |
|---|---|
| 内容 | 部品配置が終了した段階で、実装部門に電子図面を配信することによって、問題点の早期発見、段取りの前倒しによる効率化を図った。 |
事例５
| 目的 | 設計変更／改版時の検図効率化 |
|---|---|
| 内容 | 設計変更、改版時に前回の設計データと変更後のデータの差分を表示することによって、検図場所を特定、効率化を図った。 |
ダウンロード
異機種CAD設計データ検図ビューアー（NDB PCB LightViewer）
本体／サンプル
NDB PCB LightViewer Ver2022.1 ダウンロード 日本語 英語
PCBビューアーだけをお使いの場合はこちらをダウンロードしてください。
NDB PCB LightViewer Deluxe Edition Ver2022.1 ダウンロード 日本語 英語
PCBビューアーに加え、回路図ビューアーを含むフルセット版です。 弊社製品「NDB Writer for Schematic（回路図→NDB変換）」や LVSオプション(有償)をお使いの場合はこちらをダウンロードしてください。
※両方を使い分ける必要はありません。どちらか一方だけをインストールしてください。
部品ライブラリ検図ソフト（Parts Light Viewer）
