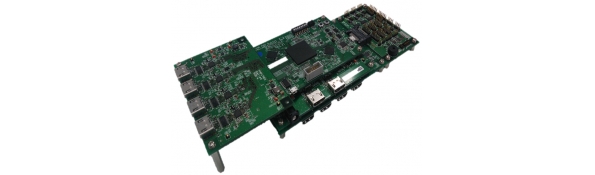

TMPV7608 EVA Board

本製品は東芝製画像認識プロセッサ「TMPV760シリーズ」の評価ボードです。CPUボード、画像出力ボード、画像入力ボード、IOボード、サブボードで構成され、組み合わせることによって、最適なインターフェースを提供します。CPUボードはTMPV7608が添付されます。
【BDS050 TMPV7608 EVA Board】

TMPV7608_EVA_Board-181122-jp.pdf

概要
仕様
構成図
製品構成
関連製品

概要

主な特長

TMPV760シリーズの評価に最適なボード構成
カラー特徴量パターン認識、特に最適色勾配方向共起ヒストグラム(Color-CoHoG)の評価に最適
すぐにプロトタイプ作成ができる
ハード・ソフトの並行開発で開発期間全体を短縮
無償版SDK標準添付（バイナリのみ）。
オプションで東芝製SDKを用意（各種ドライバCソース込み）
設計資料(回路図、部品表）添付

応用製品

車載カメラ
監視カメラ、CCTV
画像処理のマルチチャネル取込み
その他

仕様

CPUボード仕様

CPUボードはCPUとメモリを搭載したボードです。Low Power DDR2メモリを2GByte搭載しています。このボードを動作させるための電源は画像出力ボード(VO-1A）から供給します。デバッグのためのJTAGコネクタやUSBコネクタ（UARTを変換）を搭載しています。

項目	仕様	備考
CPU	TMPV7608XBG
LPDDR2メモリ	4Gbit x 4 個 (合計約2GByte)
SPIフラッシュメモリ	512 Mbit × 1個 (約64MByte)
USBインターフェース1	FT232RL（相当）　１ポート
USBインターフェース2	FT232HL（相当）　１ポート
サイズ	W:130.0mm × D:80.0mm
動作温度／湿度	0 ～ 35℃ / 10 ～ 90%r.H.(結露なきこと)
保存温度／湿度	0 ～ 80℃ / 10 ～ 90%r.H.(結露なきこと)

VO-1Aボード仕様

VO-1Aボードは画像出力ボードの一つで、CPUのVOIFから出力される画像データをHDMIに変換して出力します。HDMI出力は2ch(0ch,1ch)のうち、片方のみ(0ch)出力可能です。詳しくはデバイスの仕様を確認してください。また、本評価ボードのための電源回路を搭載しています。

項目	仕様	備考
電源IC	+5V, +3.3V, +1.8V, +1.2V, +1.1V, +0.6V等
電源検出IC	２個
パラレル → HDMI	ADV7513（相当）　１個
主電源	+12.0V±5%, センタープラス, PL03B
サイズ	W:130.0mm × D:100.0mm
動作温度/湿度	0 ～ 35℃ / 10 ～ 90%r.H.(結露なきこと)
保存温度/湿度	0 ～ 80℃ / 10 ～ 90%r.H.(結露なきこと)

VI-1ボード仕様

VI-1ボードは画像入力ボードの一つで、HDMIとして入力される画像データをCPUのVIIFへ取り込める形式へ変換します。HDMI入力は2chあります。

項目	仕様	備考
電源IC	+2.5V, +1.2V等
HDMI → MIPI	TC358743（相当）　2個
MIPI → パラレル	TC358746（相当）　2個
CLOCK分配	2個
I2Cエキスパンダ	1個
サイズ	W:150.0mm × D:100.0mm
動作温度/湿度	0℃ ～ 35℃ / 10 ～ 90%r.H.（結露なきこと）
保存温度/湿度	0℃ ～ 80℃ / 10 ～ 90%r.H.（結露なきこと）

IOボード仕様

IOボードはCPUの各種インターフェースを使用するためのボードです。GPIO、UART、CAN、I2C、LED、DIPSWなど汎用的なインターフェースを搭載しています。

項目	仕様	備考
CANトランシーバ	3個
ブザー	1個
GPIO LED	緑：8個
ALARM LED 0	緑：1個
ALARM LED 1	赤：1個
サイズ	W:100.0mm × D:60.0mm
動作温度/湿度	0 ～ 35℃ / 10 ～ 90%r.H.(結露なきこと)
保存温度/湿度	0 ～ 80℃ / 10 ～ 90%r.H.(結露なきこと)

SUB-4ボード仕様

SUB-4ボードはHDMIとして入力される画像データをCPUのMIPI CSI-2へ取り込める形式に変換します。HDMI入力は4chあります。

項目	仕様	備考
電源IC	+5.0V, +3.3V, +2.5V, +1.2V等
HDMI → MIPI	TC358743（相当）　４個
サイズ	W:110.0mm × D:80.0mm
動作温度／湿度	0 ～ 35℃ / 10 ～ 90%r.H.(結露なきこと)
保存温度／湿度	0 ～ 80℃ / 10 ～ 90%r.H.(結露なきこと)

※本製品は一部に非車載対応品を使用しています。車載製品の回路設計の際は車載対応部品をご使用ください。

※仕様は予告なく変更する場合があります。各製品は各社の商標または登録商標です。

構成図

評価ボード構成

構成図

各ボードの機能
ボード名	ボードの機能
SUB-4 ボード	HDMI → MIPI CSI-2 に変換するボード。4ch 入力。
CPUボード	CPU、メモリ、デバッグインターフェースなどを搭載したメインボード。
VO-1A ボード	電源（市販電源ICを搭載）および HDMI の出力ボード。2chのうち1chのみ出力可能。
VI-1 ボード	HDMI の入力ボード。2ch入力。
IO ボード	CAN、GPIO、UART、I2C 等のインターフェースとブザーを搭載したボード。

製品構成

BDS050: TMPV7608 EVA BOARD

TMPV7608評価ボード本体
ACアダプタ、ケーブル
CD-ROM (取扱説明書, etc.)
CD-ROM (東芝製無償版SDK)
保証書

TMPV7608 EVA BOARD

ボード本体

AC_Adapter

ACアダプタ

ケーブル

CD_ROM1

取扱説明書、etc.

CD_ROM2

東芝製無償版SDK

DOC

保証書

製品概要	型名	ライセンス数	備考
①評価版	V4SDK-5-S-6M	5ライセンス	登録後６カ月間、ソースコード含む、動作保証はSST評価ボード上のみ
②評価版延長	V4SDK-5-S-3ME	5ライセンス	①評価版の3ヵ月延長。動作保証はSST評価ボード上のみ
③正式版	V4SDK-5-3Y	5ライセンス	登録後3年間　ソースコード含む。動作保証はSST評価ボード上のみ
④追加版（スタンドアローン）	V4SDK-1-3YE	1ライセンス	③正式版の追加　ソースコード含む。動作保証はSST評価ボード上のみ
⑤追加版（サーバーモデル）	V4SDK-5-S-3YE	5ライセンス	③正式版の追加　ソースコード含む。動作保証はSST評価ボード上のみ
⑥アップグレード版	V4SDK-5-S-3YUG	5ライセンス	評価版からのアップグレード、ソースコード含む。動作保証はSST評価ボード上のみ
