TMPV7528/7506/7502 搭載評価ボード [販売終了製品]


東芝製TMPV7528/7506/7502搭載評価ボードは、周辺回路が実装されており、実際のシステム開発のプラットフォームとしてご利用いただけます。CPUボードは量産品にそのまま組込可能な仕様です。本評価ボードを使用することで、ハードウェア開発と並行してソフトウェア開発を開始することが可能となり、システム開発の期間短縮に貢献いたします。

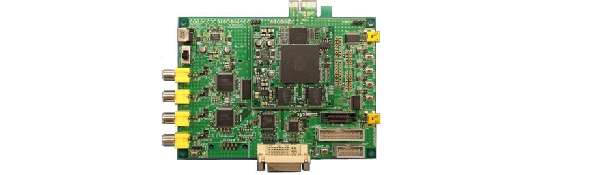

【BDS048QSH TMPV7528/7506/7502 EVA Board】

TMPV7528_7506_7502 EVA BOARD

  • 概要
  • 仕様
  • ブロック図
  • 製品構成
  • 関連製品

概要

主な特長

  • 小型・軽量でデモ用途に最適
  • すぐにプロトタイプ作成が出来る
  • ハード・ソフトの並行開発で開発期間全体を短縮
  • オプションで東芝製SDKを用意
  • DIP-SWの設定でTMPV7528とTMPV7506を切り替えて利用できます。TMPV7502とは同梱CPUボードの乗せ換えで利用できます。
  • 設計資料(回路図、部品表)添付

応用製品

  • 車載カメラ
  • 監視カメラ
  • 画像処理のマルチチャネル取り込み他
  • その他

仕様

CPU BOARD PARAMETER
SPECIFICATIONS
CPU TMPV7528
Memory DDR2 SDRAM : 512MByte(2Gbitx2)
NOR FLash     : PC28F512M29EWHD(64MByte)
Power Supply
External : 12V
Internal : 3.3V,1.8V,1.1V
Size 60[mm] x 60[mm]
Operating Temperature range
0[℃] ~ 35[℃]
Interface Connector
BSH-060-01-L-D-A x2  120pin x2
(It connects with a EVA BASE BOARD)
HDMI Expander board
HDMI Input 2ch
BASE BOARD PARAMETER
SPECIFICATIONS
PanelLink Transmitter
SII164CTG64 (VGA to UXGA)
Video DAC
ADV7123KSTZ140
Video decoder
TC90105FG x2
Power Supply
External : 12V/2A
Internal : 3.3V,1.5V
Size (PCIe edge connector is included)
105[mm] x 148[mm]
(117.75[mm] x 148[mm])
Operating Temperature range
0[℃] ~ 35[℃]
Interface Connector
BTH-060-01-L-D-A x2  120pin x2
(It connects with a EVA CPU BOARD)
BSH-060-01-L-D-A x2  120pin x2
(It connects with a VIDEO Extension Connector)
PCI Express
1Lane : PCIe 1.1, Card edge type
Video output
1ch : DVI-I 29pin digital(DVI)+Analog(VGA)
Composite input
4ch
Audio input
1ch : Only pattern
Audio output
1ch : Only pattern
GPIO LED x4bit : Lights Green LEDs
SW x4bit  : Button type
SD Card
1slot
UART (RS-232C Transceiver) 1ch : D-SUB 9pin
Debug I/F (JTAG I/F)
MeP : 10pin
ARM : 20pin
Debug I/F (UART I/F)
USB to serial UART I/F

ブロック図

TMP7528_7506評価ボードブロック図


※The control signal of CPU is connected.
  • DDR2C: DDR2 SDRAM Controller
  • MEMC: SRAM/NOR Memory Controller
  • VIIF: Video Input Interface
  • VOIF: Video Output Interface
  • GPIO: General Purpose I/O ports
  • CANIF: CAN Interface
  • MCUIF: Micro Controller Unit Interface
  • PCMIF: PCM Interface
  • PCIe IF: PCI Express Interface
  • Debug IF: Debug Interface

    (JTAG I/F(MeP,ARM), Debug UART)

製品構成

TMPV7528/7506/7502 搭載評価ボードの製品構成はこちらの「CPUボードとベースボードのセット」をご参照ください。

関連製品

東芝製 Software Development Kit

製品概要 型番 型名 ライセンス数 備考
評価版 U60421 SDK-5-S-6M 5ライセンス ・登録後6ヶ月間使用可能
・ソースコード含む
・動作保証はSST製評価ボード上のみ
評価版延長 U60422 SDK-5-S-3ME
-
・評価版を3ヶ月延長
・動作保証はSST製評価ボードのみ
正式版 U60423 SDK-5-S-3Y 5ライセンス
・登録後3年間使用可能
・ソースコードを含む
・動作保証はSST製評価ボード、東芝ソリューション製評価
 ボード
追加版(スタンドアローン) U60424 SDK-1-S-3YE 1ライセンス ・正式版のライセンス追加
・ソースコード含む
・動作保証はSST製評価ボード、東芝ソリューション製評価
 ボード
追加版(サーバーモデル) U60425 SDK-5-S-3YE 5ライセンス ・正式版のライセンス追加
・ソースコード含む
・動作保証はSST製評価ボード、東芝ソリューション製評価
 ボード
アップグレード版 U60426 SDK-5-S-3YUG
-
・評価版から正式版へのアップグレード
・ソースコード含む
・動作保証はSST製評価ボード、東芝ソリューション製評価
 ボード

東芝MePツールチェーン

ARMツールチェーン

* MeP: Media embedded Processor
