Z80TATmini [販売終了製品]

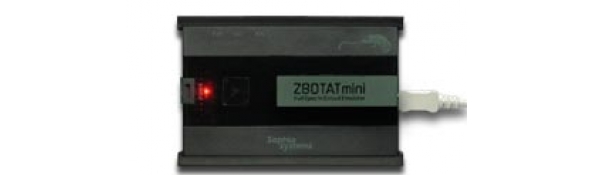

「Z80TATmini」 は小型でUSBバスパワー動作するZ80対応フルICE です。

Z80TAT-mini

サポートマイコン

ザイログ社製Z84C0020及び相等品サポート

• 特長

• 主な機能

特長

■小型化とスリム化

  サイズH70×W108×D17mmの筐体は、従来の弊社製品の約1/20の体積です。本体からCPUソケットまでのロングケーブル(40cm)も狭い基板間を楽に通れるように限りなくスリム化を図っています。



■PLAYボタンによるワンタッチスクリプト実行

  本体上のPLAYボタンのワンタッチ操作により簡単にスクリプト実行が行えます。



■シリコングリップに守られた筐体

  小型化とUSBバスパワー動作は、フィールドでのメンテナンスを考慮に入れた設計です。現場でも安心してご使用いただくため、筐体側面に衝撃に強いシリコングリップを採用し、万一の落下時にも対応しています。



■デバッガはSohwa & Sophia Technologies製品共通のWATCHPOINT

  標準添付のデバッグ・ソフトウェアは、弊社の「EJ-Debug」「EJSCATT」の標準ソフトウェアであった「WATCHPOINT」のユーザー・インターフェースを完全に踏襲しています。「WATCHPOINT」の使用経験があれば、スムーズに使いこなすことができます。



■アミューズメント向け電断デバッグをサポート

主な機能

• USBバスパワーで動作し、ACアダプタ不要
• 20MHzの高速クロックに対応
• ターゲット電圧　＋3～5Vに対応
•  　アミューズメント向け電断デバッグ対応版＋4～5Vに対応
• DIP40ピンのパッケージをサポート



　　

•  ループカウント機能（max65535カウント）を持ったハードウェア・ブレーク ポイント（15点）が可能　

　ソフトウェア・ブレークポイント（無制限）にも対応

•  リアルタイムトレース機能搭載

•  エミュレーションメモリ64Kバイトを搭載

•  C0カバレッジ、アクセスカバレッジ機能を搭載

•  本体のPLAYボタンにより自動スクリプト実行

•  C/C++言語対応デバッガWATCHPOINTを標準添付^※1

•  各種PC^※2で動作(USB接続）

※1　ホストPC環境、OS：WindowsXP/Vista/7(32ビット版/64ビット版)に対応しています。

※2　一部の機種において動作チェックの必要がありますので、事前に確認のほどお願いいたします。
