RX-ETB-Basic / RXマイコン学習システム[販売終了製品]

RX-ETB-...

ルネサスエレクトロニクス　RXマイコンを搭載したボードで、「組込み教育カリキュラム」に対応した実習ができます。C言語／アセンブラでのプログラミング、デバッグ、シミュレーション等、組込み技術に必要な基礎が習得できます。MCUボードは取り外しが可能になっており、周辺機能はそのままで他マイコンへの移植・評価用途としても利用できます。

詳細資料

特長
仕様

特長

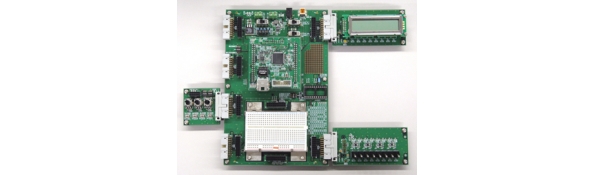

MCUメインボードに、RX600シリーズのMCUを搭載

LCD・GPIO・AD/INTボードの周辺ボードを準備

各周辺ボードは着脱が可能

外部I/Fとして、SPI・I2C・UARTを装備

LCDボードには、キャラクタLCDを搭載

回路が追加できるブレッドボード搭載部を装備

プログラムのダウンロード、オンチップデバッグが可能なI/Fを装備

仕様

ボード仕様
●メインボード	仕様
プロセッサ	ルネサスエレクトロニクス製 RX63N (内部100MHz)
内蔵メモリ	Flash:2MB, SRAM:256KB
デバッグポート	14ピンコネクタ
●AD/INTボード	仕様
ボリューム抵抗	アルプス電気 RK09K1130AU2 5KΩ 3個
プッシュSW用プルアップ抵抗	アルプス電気 SKQYAAE010 4個
●ベースボード	仕様
電源入力　※切り替えSWで１種類選択	ACアダプタ：５V±0.5V USB: 5V±0.5 ラジコン用バッテリー（端子台）： 7.0±1V
電源出力	7.0V±1Vをする―で出力
外部クロック	京セラ：CX3225SB12000D0PESZZ 12.000MHz EPSON: TOYOBOM:FC-125_32.768KHz
外部I/F	●ブレッドボード：　サンハヤト性：SAD-101 ●SPI：　２ポート ●I2C：　１ポート ●UART:　オプション（秋月電子：AE-UM2332R同等品）
●GPIOボード	仕様
外部I/F	●トグルスイッチ：　日本開閉器　B-12AP　8個 ●LED：　ローム　SML-310YTT86L　8個 ●他：　PWM用ピンヘッダ　１個
●LCDボード	仕様
キャラクタLCDモジュール	日本GRE　L167200J000
●他	仕様
環境条件	●動作温度：０～５０℃ ●動作湿度：１０～７０％RH（結露なきこと）
基板サイズ	297mm × 210mm × 35mm　以下　※突起物含む
