TZ2000リファレンスボード [受注生産]

tz2000-...

TZ2000は、ARM Cortex-A9コア搭載の東芝製のプロセッサで、タッチパネルインタフェースを内蔵し2Dグラフィックス機能が強化されている事と音声合成に適したAudio機能が特長となっており、産業用、制御ボード、スマート家電等、あらゆる分野でのご利用が可能です。
TZ2000 EVA BOARDは、Linux BSPを標準添付して組込みLinux環境でのTZ2000の評価、試作アプリケーションの作成を効率よく行う為の環境をご提供します。【受注生産】

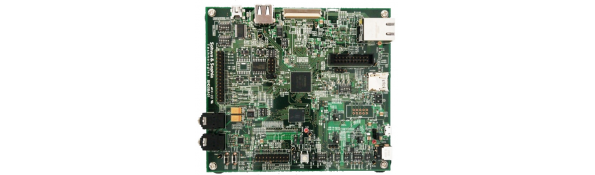

TZ2000 EVA Board

概要
仕様
ブロック図
製品構成
ダウンロード

概要

主な特長

小型・軽量でデモ用途に最適
すぐにプロトタイプ作成が出来る
ハード・ソフトの並行開発で開発期間全体を短縮
LinuxOS搭載、BSP（サンプルドライバ）標準添付
設計資料（回路図、部品表、マニュアル）添付

応用製品

監視カメラ
産業用機械
白物家電
情報家電
車載
etc.

仕様

Hardware specification
Processor	TZ2002XBG 　ARM Cortex-A9(Clock Core:200MHz) 　Internal Memory SRAM 1MB
RAM	256MB(2Gbit) DDR3-SDRAM
Flash ROM	16MB SPI Flash ROM
LAN	10/100BASE Ethernet
USB	USB2.0 Host High Speed　x1
Audio	Stereo headphone output jack Monaural mic input jack
SD/MMC	micro SD Card Slot　x1
Touch panel	LCD Panel connector
Extended I/F	e.g. UART, I2C, PWM
Debugging I/F	ARM JTAG connector(0.1inch 2x10 Connector)
Power supply	DC5V
Operating Temperature range	０-35℃/10-90%RH　※結露なきこと
Size	140(W)　x　145(D)　mm　※突起部除く

Software specification(Linux BSP)
Kernel	Linux 3.4.25
Distribution	Debian squeeze Ver7.0
Boot loader	U Boot
Device driver	Ethernet, UART, SPIB, I2C, GPIO, USB(EHCI/OHCI), SD/SDIO, NANDC, eMMC, SPIM, Memory Allocator, Audio

ブロック図

block diagram

製品構成

製品概要	TZ2000搭載評価ボード
型番	BDS049: TZ2000 EVA Board
製品構成	Board Linux BSP
備考	取扱説明書保証書

※　上記製品は、東芝製半導体　販売代理店からもご購入可能となります。

ダウンロード

TZ2000ダウンロード情報

TZ2000をご購入いただいたお客様はこちらより最新版のドキュメント、BSPのダウンロードが可能です。
(ファイルサイズが大きいため、ダウンロード作業には時間がかかる場合があります）
【TZ2000 EVA BOARD BSP/ドキュメント最新バージョンダウンロード】
