東芝製FLASHマイコン書込み用アダプタボード [販売終了製品]

TLCS_AD...

東芝製FLASHマイコン各パッケージ対応のアダプタボードはパッケージ形状に合わせ15種のボードをご用意しました。

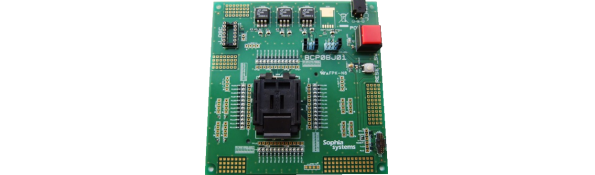

東芝製FLASHマイコン用アダプタボード

アダプタボード+ライターの接続について

EJ-Writerの詳細

  • 特長
  • 対応ライター
  • ラインナップ
  • アダプタボード
    配線表サンプル
  • 関連製品

東芝製FLASHマイコン書込み用アダプタボード特長

特長1【簡単に書込みできます】

このアダプタボードは東芝製FLASHマイコンの各パッケージ対応の書込み作業を最適化するものです。このボードがあればQFPやSOPなどの特殊なパッケージでも、別途書込み治具を準備する必要がありません。またパッケージが同一であれば配線の変更のみでアダプタボードを別種マイコンに流用することも可能です。

特長2【拡張性に優れています】

ボード上にユニバーサルなスルーホールや、コネクタ実装可能な領域があるので別基板の接続が可能で拡張性に優れています。<使用例>アダプタボードのソケットにMCUを搭載し、ターゲットボードからアダプタボードのスルーホールに配線することにより、着脱可能なCPUボードとして使用できます。MCUを搭載したままのオンボード書込みができます。

特長3【いろいろな種類の書込み方法があります】

書込み方法もオンボード書込み、オフボード書込み、PCレス単体書込み*、外部スイッチからの書込み*など現場状況に合わせて多彩な方法をお選びいただけます。 ( *Sohwa & Sophia Technologies製「EJ-Writer」お使いの場合の機能となります)
アダプタボード⇔ライタ⇔-PC接続
アダプタボード⇔ライタ⇔-PC接続

オススメ!
オンボード/オフボード、PCあり/PCなし、外部専用スイッチ利用など、多彩な書込みが可能
結線部
結線部

オススメ!
都度配線可能なので、同一パッケージであれば別マイコンへの流用が可能
サポートMCU 対応パッケージ
TLCS-870/C1シリーズ
TLCS-870/Cシリーズ
TLCS-870/Xシリーズ
TLCS-900/L1シリーズ
TLCS-900/H1シリーズ
TLCS-900/Hシリーズ
TX19Aシリーズ
QFP80、LQFP64、LQFP100、
LQFP80、QFP64、 LQFP44、SDIP42、
QFP100、LQFP48、SDIP64、SOP28、
SSOP30、SDIP32、LQFP144、
VQON44

アダプタボード書込み対応ライター

アダプタボードへの書き込みにはSohwa & Sophia Technologies製 EJ-Writer for TLCS Series 、または東芝製のデバッガ/ライタをご利用下さい。アダプタボードを介して、内蔵フラッシュメモリへのプログラムの書込み・消去・ベリファイ操作が行えます。EJ-Writer for TLCS Seriesによる書込み方法はオンボード書込み、オフボード書込み、PCレス単体書込み、外部スイッチからの書込みができます。
FLASH書き込みツール環境の構築についてはこちらをご参照ください。

東芝製FLASHマイコン書込み用アダプタボード ラインナップ

東芝製FLASHマイコン書込み用アダプタボードのラインナップ及びアダプタボードの製品構成はこちらをご参照ください。

アダプタボード配線表サンプル

東芝製FLASHマイコン書込み用アダプタボード配線表サンプル

書き込み前にご使用のデバイスに合わせてお客様にて信号線の結線および部品実装(発振器)等が必要となります。
ご使用のデバイスの配線表サンプルを以下のリストから選択してご参考にして下さい。

アダプタ品目コード アダプタ品目名対象CPU配線表サンプル
BDS033TLCS-QFP80-PN410104TMP86FS27FG Wiring_s_86FS27FG.pdf
TMP86FS28FG Wiring_s_86FS28FG.pdf
TMP88FW45AFG Wiring_s_88FW45AFG.pdf
TMP88FW45FG Wiring_s_88FW45FG.pdf
TMP89FW24DFG Wiring_s_89FW24DFG.pdf
TMP91FU62DFG Wiring_s_91FU62DFG.pdf
BDS034TLCS-LQFP64-PN410105ATMP86FM26UG Wiring_s_86FM26UG.pdf
TMP86FM29LUG Wiring_s_86FM29LUG.pdf
TMP86FM29U Wiring_s_86FM29U.pdf
TMP86FM29UG Wiring_s_86FM29UG.pdf
TMP86FM48U Wiring_s_86FM48U.pdf
TMP86FM48UG Wiring_s_86FM48UG.pdf
TMP86FS49AUG Wiring_s_86FS49AUG.pdf
TMP86FS49BUG Wiring_s_86FS49BUG.pdf
TMP86FS49UG Wiring_s_86FS49UG.pdf
TMP89FS60UG Wiring_s_89FS60UG.pdf
TMP89FW20UG Wiring_s_89FW20UG.pdf
TMP91FW27UG Wiring_s_91FW27UG.pdf
TMP91FY27U Wiring_s_91FY27U.pdf
TMP91FY27UG Wiring_s_91FY27UG.pdf
BDS035TLCS-LQFP100-PN410106TMP91FW40FG Wiring_s_91FW40FG.pdf
TMP91FW60FG Wiring_s_91FW60FG.pdf
TMP91FW64FG Wiring_s_91FW64FG.pdf
TMP91FY12AF Wiring_s_91FY12AF.pdf
TMP91FY12AFQ Wiring_s_91FY12AFQ.pdf
TMP91FY22F Wiring_s_91FY22F.pdf
TMP91FY22FQ Wiring_s_91FY22FQ.pdf
TMP91FY28F Wiring_s_91FY28F.pdf
TMP91FY28FG Wiring_s_91FY28FG.pdf
TMP91FY42FG Wiring_s_91FY42FG.pdf
TMP92FD23AFG Wiring_s_92FD23AFG.pdf
TMP92FD28AFG Wiring_s_92FD28AFG.pdf
TMP92FD28FG Wiring_s_92FD28FG.pdf
TMP92FY23FG Wiring_s_92FY23FG.pdf
TMP95FW54AF Wiring_s_95FW54AF.pdf
TMP95FW54AFQ Wiring_s_95FW54AFQ.pdf
TMP95FY64F Wiring_s_95FY64F.pdf
TMP95FY64FQ Wiring_s_95FY64FQ.pdf
BDS036TLCS-LQFP80-PN410107TMP86FP24F Wiring_s_86FP24F.pdf
TMP86FP24FG Wiring_s_86FP24FG.pdf
TMP86FS28DFG Wiring_s_86FS28DFG.pdf
TMP89FW24FG Wiring_s_89FW24FG.pdf
TMP91FU62FG Wiring_s_91FU62FG.pdf
BDS037TLCS-QFP64-PN410108TMP86FM29F Wiring_s_86FM29F.pdf
TMP86FM29F Wiring_s_86FM29F.pdf
TMP86FM48F Wiring_s_86FM48F.pdf
TMP86FM48FG Wiring_s_86FM48FG.pdf
TMP86FS49AFG Wiring_s_86FS49AFG.pdf
TMP86FS49BFG Wiring_s_86FS49BFG.pdf
TMP86FS49FG Wiring_s_86FS49FG.pdf
TMP89FS60FG Wiring_s_89FS60FG.pdf
TMP91FW27FG Wiring_s_91FW27FG.pdf
BDS038TLCS-LQFP44-PN410109TMP86FH47AUG Wiring_s_86FH47AUG.pdf
TMP86FH47U Wiring_s_86FH47U.pdf
TMP86FH47UG Wiring_s_86FH47UG.pdf
TMP88F846UG Wiring_s_88F846UG.pdf
TMP88FH41UG Wiring_s_88FH41UG.pdf
TMP89FH42LUG Wiring_s_89FH42LUG.pdf
TMP89FH42UG Wiring_s_89FH42UG.pdf
TMP89FM42AUG Wiring_s_89FM42AUG.pdf
TMP89FM42KUG Wiring_s_89FM42KUG.pdf
TMP89FM42LUG Wiring_s_89FM42LUG.pdf
TMP89FM42UG Wiring_s_89FM42UG.pdf
BDS039TLCS-SDIP42-PN410110TMP86FH46ANG Wiring_s_86FH46ANG.pdf
TMP86FH46N Wiring_s_86FH46N.pdf
TMP86FH46NG Wiring_s_86FH46NG.pdf
TMP89FH40NG Wiring_s_89FH40NG.pdf
TMP89FM40NG Wiring_s_89FM40NG.pdf
BDS040TLCS-QFP100-PN410111TMP86FM25F Wiring_s_86FM25F.pdf
TMP86FM25FG Wiring_s_86FM25FG.pdf
TMP86FS64FG Wiring_s_86FS64FG.pdf
TMP88FW44FG Wiring_s_88FW44FG.pdf
TMP91FW60DFG Wiring_s_91FW60DFG.pdf
TMP91FW64DFG Wiring_s_91FW64DFG.pdf
TMP92FD23ADFG Wiring_s_92FD23ADFG.pdf
TMP92FD28ADFG Wiring_s_92FD28ADFG.pdf
TMP92FD28DFG Wiring_s_92FD28DFG.pdf
TMP92FY23DFG Wiring_s_92FY23DFG.pdf
BDS041TLCS-LQFP48-PN410115TMP86FH47ADUG Wiring_s_86FH47ADUG.pdf
TMP89FH00DUG Wiring_s_89FH00DUG.pdf
TMP89FH46DUG Wiring_s_89FH46DUG.pdf
TMP89FH46LDUG Wiring_s_89FH46LDUG.pdf
TMP89FM46ADUG Wiring_s_89FM46ADUG.pdf
TMP89FM46DUG Wiring_s_89FM46DUG.pdf
TMP89FM46KDUG Wiring_s_89FM46KDUG.pdf
TMP89FM46LDUG Wiring_s_89FM46LDUG.pdf
TMP89FM82DUG Wiring_s_89FM82DUG.pdf
TMP89FM82TDUG Wiring_s_89FM82TDUG.pdf
BDS043TLCS-SOP28-PN410117TMP86F807MG Wiring_s_86F807MG.pdf
BDS044TLCS-SSOP30-PN410118TMP86F808DMG Wiring_s_86F808DMG.pdf
TMP86FH12MG Wiring_s_86FH12MG.pdf
TMP86FH92DMG Wiring_s_86FH92DMG.pdf
TMP86FH92IDMG Wiring_s_86FH92IDMG.pdf
BDS045TLCS-SDIP32-PN410119TMP86F409NG Wiring_s_86F409NG.pdf
TMP86F807NG Wiring_s_86F807NG.pdf
TMP86F808NG Wiring_s_86F808NG.pdf
TMP86F809NG Wiring_s_86F809NG.pdf
TMP86FH09ANG Wiring_s_86FH09ANG.pdf
TMP86FH09NG Wiring_s_86FH09NG.pdf
TMP86FH93NG Wiring_s_86FH93NG.pdf
BDS046TLCS-LQFP144-PN410120TMP19A23FYFG Wiring_s_19A23FYFG.pdf
BDS047TLCS-VQON44-PN410121TMP89FM43LQG Wiring_s_89FM43LQG.pdf

関連製品

東芝製マイコン向けICEアダプタ・コネクタ

東芝製マイコンに対応する各メーカー製(株式会社アドリンクス, 東京エレテック株式会社)のICEアダプタ・コネクタをお取扱しております。
お問合せの際は、ICEアダプタ構成表やメーカーHPにて製品番号・内容をご確認の上、お問合せフォームからご連絡下さい。
対応マイコンICEアダプタ・コネクタメーカーICEアダプタ構成表・メーカーHP
TLCS系株式会社アドリンクス
東京エレテック株式会社
