Sohwa & Sophia Technologies は電子機器の開発に必要な機器が詰まった、開発者に開発効率の向上と開発のスピードアップを低コストで提供するマルチファンクション・アナライザです。

重要なお知らせ

Multifunction Analyzer は2018年3月20日を持って販売終了させていただくことになりました。2013年の発売開始から長らくのご愛顧に対し、厚くお礼申し上げます。
なお、消耗品のケーブル類につきましては、入手可能なものについては販売を継続いたします。

◎販売終了時期　　2018年3月20日
　※期日前でも在庫がなくなり次第販売終了となります。
◎ソフトウェア保守終了時期　　2021年3月20日
　※SSS(ソフィア・サポート・サービス）受付終了は2020年3月20日
◎ハードウェア修理対応終了時期　　2023年3月20日

販売終了についての詳細はこちらをお読みください。

Multifunction Analyzer

概要
特長
構成
接続
ハードウェア仕様
アプリケーション
自動報告書作成
ダウンロード
FAQ

概要

今日の低コスト・短納期が強く求められる開発現場において、デバッグ環境が深く関わっていると言っても過言ではありません。

特に試作段階など製品開発の上流工程においては、安定化電源・オシロスコープ・ディジタルマルチメータなどの機材を「使いたい時に自由に使いたい」とエンジニアであれば感じた事があるはずです。

今回当社が発表する新しいコンセプトのアナライザは、必要な機器を単に複合させるだけではありません。当社が長年培ってきたデバッグに関するノウハウを生かし、よりコンパクトに、より使いやすく、そして低コストで実現します。

エンジニアの夢であった1人に1台の環境も可能になります。

【搭載機能】　

・オシロスコープ

・ロジックアナライザ

・パターン・ジェネレータ

・ファンクション・ジェネレータ

・デジタルマルチメータ

・簡易電源

・JTAGチェッカ

製品コード：MA0001　品名：マルチファンクション・アナライザ

【活用例】

パーソナルユースの測定器として

一体型ロジアナを補完する2台目として

出張サービス現場の測定に

測定結果を保存し、実験レポートの作成に

特長

ボード開発、保守に必要な機器がすべて詰まった上にコンパクト

マルチファンクション

オシロスコープ、ロジックアナライザ、簡易電源・・・ボード開発、保守に必要な機器が全てつまっており、わざわざ複数の機器を購入、準備する必要がありません。これ一台でＯＫのオールインワンツールです。

PCデスクの横においても邪魔にならず、ビジネスバッグに十分入る大きさで、持ち運び、設置も簡単です。

全機能同時使用可能

全ての搭載機能が同時に使用できますので、信号を与えて観測するという一連の作業がこれ1台で実現できます。

操作ツールを一本化、解析データをらくらく一括管理

■ 個別に計測器を使用した場合

マルチファンクション

同じ内容の評価を繰り返す場合や、複数パターンを試す場合に威力を発揮します。

各パターンとそれに対する測定条件が簡単に設定でき、実行後は自動で結果を収集します。

＜測定条件一覧＞

測定条件

■ マルチファンクション・アナライザを使用した場合

マルチファンクション・アナライザを使用した場合

構成

ハードウェア構成

アクセサリ(標準添付品)

LA/PGケーブル

マルチファンクション

JTAGケーブル

マルチファンクション

簡易DC電源コネクタ

クリップ

ACアダプタ／ケーブル

マルチファンクション

アクセサリ(オプション)

DSOプローブ

HP-9250

(問合せ先：ミスミ)

※2本必要

DSOプローブ

FGケーブル

TLBNWA-1.5D2V-PPRG-1

(問合せ先：ミスミ)

DMMケーブル

黒:4310-2D-IEC-100-0

赤:4310-2D-IEC-100-2

(問合せ先：常盤商行)

DMMケーブル

MA DSO差動プローブ

TT-SI9001
(問い合わせ先：TESTEC
または　RSコンポーネンツ）

DSO差動プローブ

LANケーブル

Ethernet 10/100BASE-T

LANケーブル

USBケーブル

miniB ケーブルタイプ

USBケーブル

お得なケーブルセットを準備しております。

価格はお問合せください。

セット１：　

DSOプローブ,FGケーブル,DMMケーブル

セット２：

DSOプローブ,FGケーブル,DMMケーブル,USBケーブル

接続

マルチファンクション・アナライザ

接続図

全体の接続イメージ

ハードウェア仕様

項目	仕様
デジタルストレージオシロスコープ（DSO)	2ch, 1GSa/S,　周波数帯域200MHｚ
ロジックアナライザ（LA)	16ch, 1GSa/S
パターンジェネレータ（PG)	8ch, 10ms～5ns, 出力電圧+3.3V
ファンクションジェネレータ（FG)	1ch, 1MHｚまでの正弦波 / 三角波 / 方形波 , 出力電圧範囲 ±5.0V
ディジタルマルチメータ（DMM)	1ch,直流電圧～100V/直流電流～1.0A/抵抗値～40MΩ
簡易DC電源	3ch, 直流正電源+1～+15V / 0.5A　2ch 　　　直流負電源-1～-15V / 0.5A　1ch
JTAGチェッカ	1ch
その他　LAN	Ethernet 10/100BASE-T
その他　USB	mini-B
電源　外部電源	ＡＣアダプタ
外形寸法	W:270×D:162×H:31 (mm)　突起含まず
本体重量	610g

動作環境

項目	仕様
本体	IBM PC/ATまたはその互換機でWindows 8 / Windows 7 / VistaSP2 / XP SP3が動作し、USB2.0または1.1ポートを持っているMicrosoft Excel 2003以上がインストールされたPC。
ディスプレイ	1024×768ピクセル以上、24ビットカラー
システム要件	1GHz以上の32bit（x86）または64bit（x64）プロセッサー。 1GB以上のメモリー（32bit）または2GB以上メモリー（64bit）。 1GB以上の空き容量があるハードディスクまたはSSD。

アプリケーション

マルチファンクション・アナライザ　アプリケーション

メインウインドウ

MFAメイン

自動報告書作成ウィンドウ

設定の詳細は「自動報告書作成」タブをご参照ください。

MFA_Aoutreport

自動報告書作成

自動報告書作成機能は実行したい機能をマウスで選択し、並べた順番に自動で実行する機能です。

実行した結果は報告書ライクな形式でエクセルに出力されます。

自動報告書作成　設定順序例　※行頭数字は画面番号を兼ねています

1.簡易電源機能：5V出力(対象基板への電源投入)

2.JTAGチェッカ機能：経路確認

3.経路確認結果を報告書に出力

4.ファンクション・ジェネレータ機能：正弦波出力

5.オシロスコープ機能：トリガ待ち

6.スナップショット(波形の記録)を報告書に出力

7.デジタルマルチメータ機能：電圧測定

8.電圧値を報告書に出力

9.30分待つ

10.繰り返し実行：1回だけ繰り返す。手順 8. へ戻る

画面１

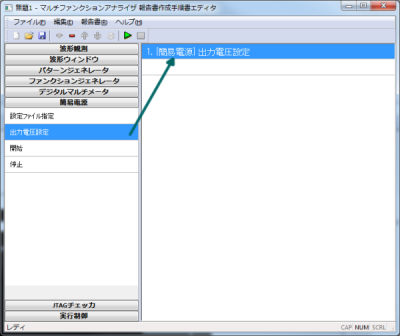

簡易電源機能：5V出力　実行したい機能を左のメニューからドラッグ　<クリックすると拡大>

画面2

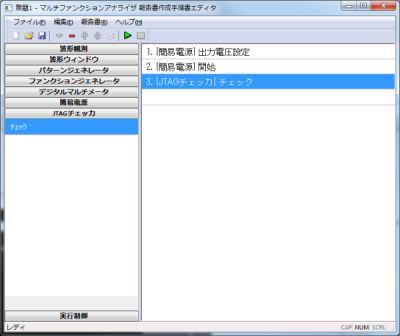

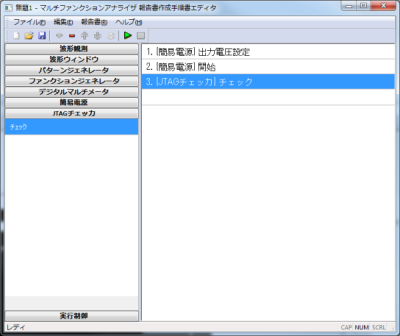

JTAGチェッカ機能：経路確認　実行したい順番に並べるだけ　<クリックすると拡大>

画面6

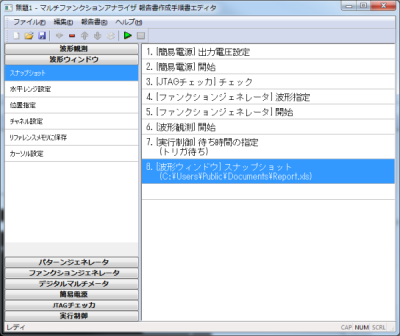

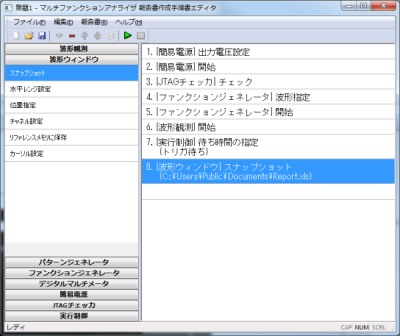

スナップショット(波形の記録)を報告書に出力　<クリックすると拡大>

画面10

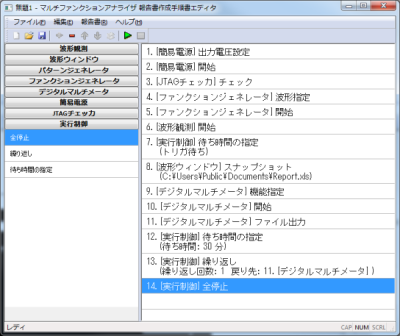

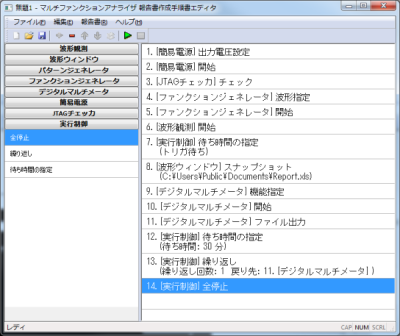

設定終了　<クリックすると拡大>

出力結果

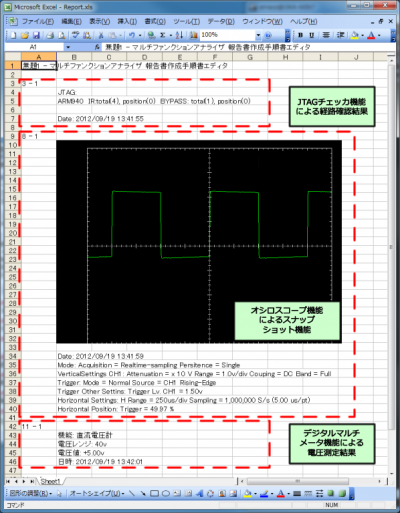

<クリックすると拡大>　実際のエクセルファイルはこちら

ダウンロード

マルチファンクション・アナライザのソフトウェア及びマニュアル、チュートリアルは、以下のページよりダウンロードすることができます。

※ ソフトウェアはご購入後ダウンロード可能です。

マルチファンクション・アナライザ (Multifunction Analyzer) ソフトウェア/マニュアルダウンロード
