設計データ検図ビューワソフト - NDB_PCB LightViewer | Sohwa & Sophia Technologies

NDB_PCB LightViewer ダウンロードサイト　 日本語版/英語版：　download

本ビュアーツールが読み込むNDBファイルは、当社オリジナルなフォーマットであるため、万一、NDBファイルが第３者の手に渡ったとしても、流用や２次加工の心配がありません。
また、パスワード付きNDBファイルを使用すれば、第３者に盗み見される心配もありません。パスワード付きNDBファイルを本ビューアーツールで開くとパスワードの入力が求められ、パスワードを知っているメンバーのみが当該ファイルを閲覧することができます。

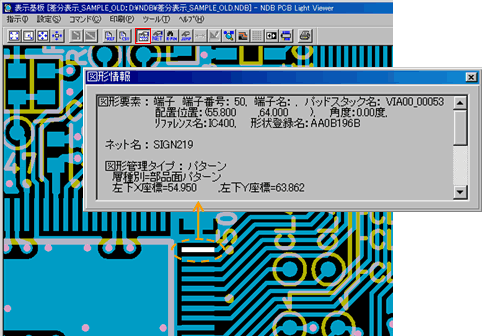

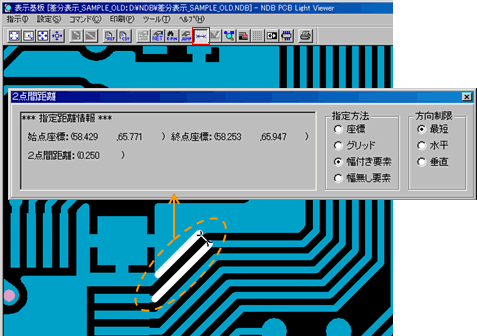

• プリント回路基板の配置・配線検図

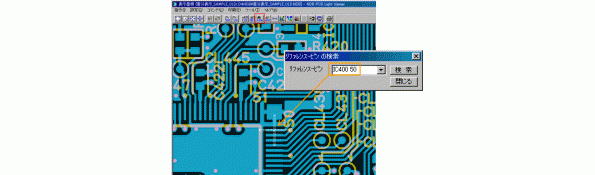

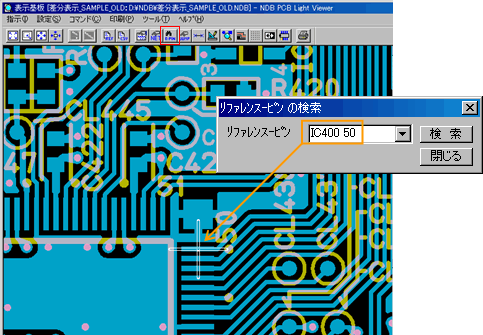

• 配線パターンの追跡による引き回し確認

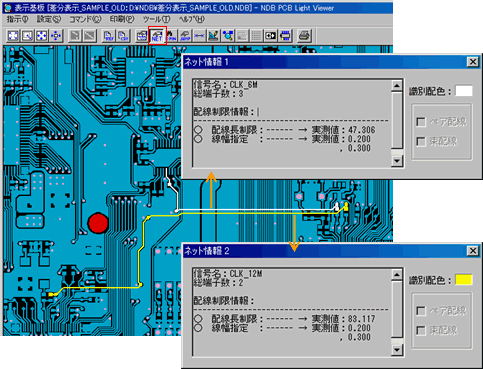

• パターン追跡によるパターン線長、線幅の確認

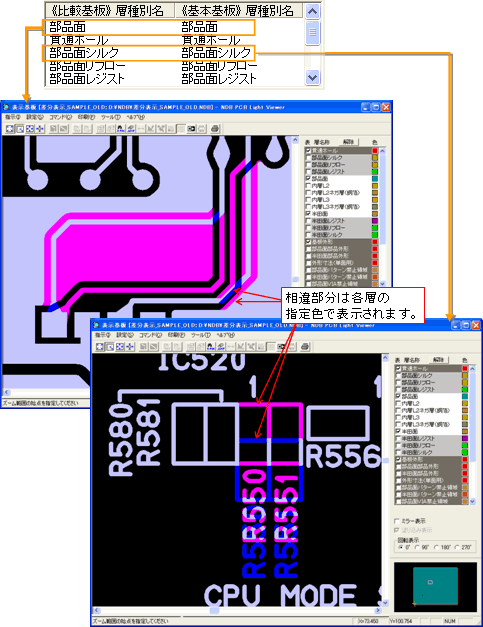

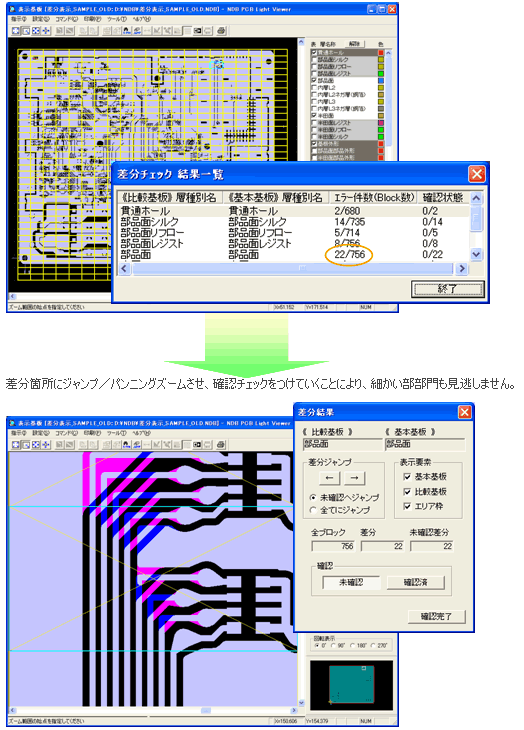

• 設計変更前後の差分表示による確認

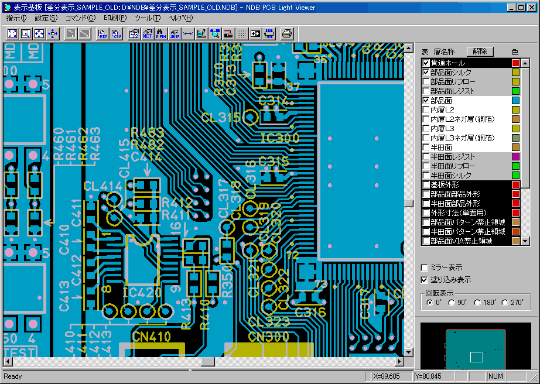

• 部品配置、シルク図参照
• 回路図、基板のクロスプローブ表示
• 実装指示書などの流用作成

パスワードの設定されたＮＤＢファイルを開くことができます。ＮＤＢファイルを開く際に、それに設定されているものと同じパスワードを入力する必要があります。 この機能により、設計データの機密性を高めることができます。ＮＤＢファイルにパスワードを設定するには、こちらをご覧下さい。

【注意】本ビューアーツールにおけるパスワード付きNDBファイルの読み込み処理で採用している暗号技術は、外国為替および外国貿易法に定める戦略物資・技術に該当し、国外へ輸出するには、関係法令に従った許可申請が必要ですが、現時点において、許可申請の手続きが完了していません。よって、当該ビューアーツール（NDB LightViewer）を国外で使用する場合には、暗号技術を実装したプログラム（ファイル）を削除する必要があります。
尚、暗号技術を実装したプログラム（ファイル）を削除することで、パスワード付きＮＤＢファイルは開くことは出来なくなりますが、パスワードの設定されていないＮＤＢファイルは従来通り、閲覧することができます。該当するお客様は、弊社システムサポート窓口までご連絡をください。
※英語版 NDB_PCB LightViewerはパスワード付きNDBファイルの読み込みに対応していません。

基板全体、あるいは任意の指定領域における残銅率（銅箔領域の全体に対する占有面積比率）を各層毎に計算します。
また、対象領域を任意サイズの区画に分割して、区画単位に残銅率を求め、その値を画面表示します。
この残銅率分布表示により、残銅率の低い箇所を発見することができます。

基板全体、あるいは任意の指定領域における実装密度（部品配置領域の全体に対する占有面積比率）を計算します。
計算の際に部品配置可能領域から部品禁止領域やホールの面積を除外するかどうかを指定することができますので、厳密な実装密度を得ることができます。

基板全体、あるいは任意の指定領域におけるリフロー（メタルマスク）領域の面積を計算して、指定されたメタルマスク厚の数値を乗算して、
クリームはんだの塗布量を求めることができます。

共晶はんだ対応では、鉛が含まれていることが問題視されています。 実装時に使用される“はんだ の量”は、実機にて計測することで確認できますが、 はんだレベラの場合は、基板製造工程に含まれるため容易に計測する事ができません。 この機能を実現することで “はんだレベラ” 時の鉛の含有量の確認が可能となります。

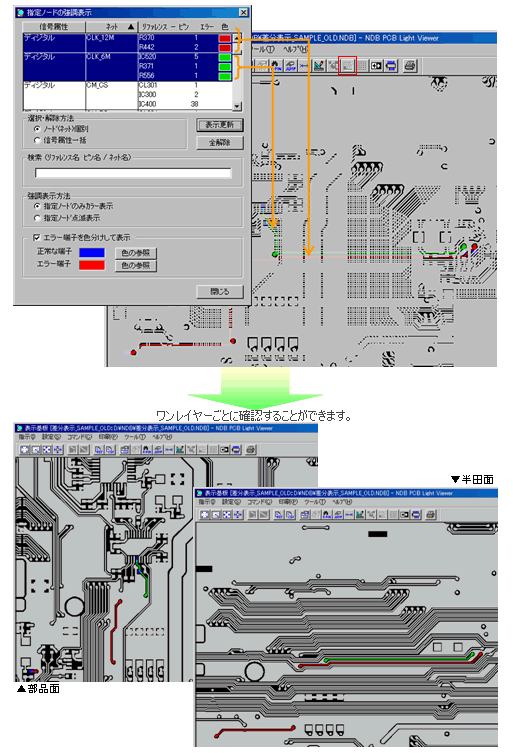

ネットウォッチャー紹介

■製品価格

有償オプション	ノードロック（1ライセンス)
	初年度費用	ライセンス更新料

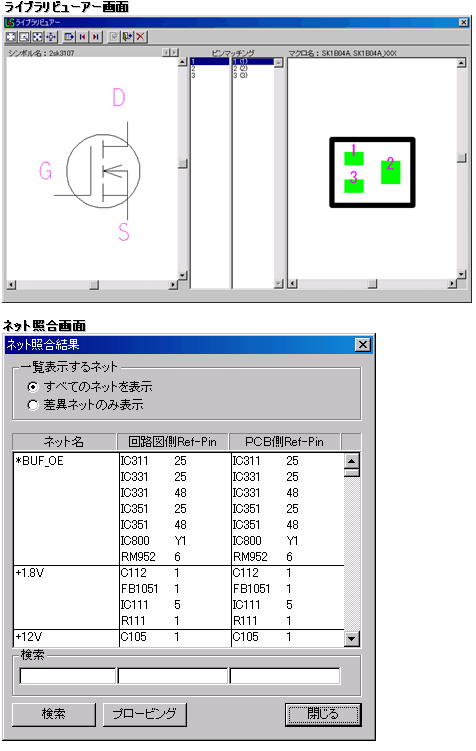

LVS（Layout vs Schematic）	\100,000-	\100,000-
データ差分表示	\50,000-	\50,000-
残銅率算出	\50,000-	\50,000-
実装密度算出	\50,000-	\50,000-
クリームはんだ塗布量算出	\50,000-	\50,000-
共晶はんだ成分含有量算出	\50,000-	\50,000-
ネットウォッチャー	\50,000-	\50,000-
