K-Skillプロジェクト

高専版組込みスキル標準に対応した実験教材コンテンツ用ターゲットボードのご紹介です。

C/ASMでのプログラミング、デバッグ、シミュレーション等、組込みの基礎が学べます。

ARM_ETB_Basic仕様詳細

• 特長

• 主な仕様

特長

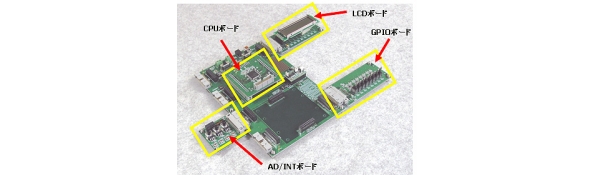

ARMマイコン学習システム（ARM ETB Basic）

• メインボードにARM Cortex-M3を搭載
• LCD、GPIO、AD/INTボードの周辺ボードを準備
• 各周辺ボードは着脱が可能
• 外部I/Fとして、SPI、I2C、UARTを装備
• LCDボードには、キャラクタLCDを搭載
• 回路が追加できるブレッドボード搭載部を装備
• プログラムのダウンロード、オンチップデバッグが
• 可能なI/Fを装備


SH-2マイコン学習システム（SH2-ETB-MEMEs）

• ルネサスエレクトロニクス製SH-2を搭載

• 外部I/Fとして、USB、LAN10/100MBPSを装備
• プログラムのダウンロード、オンチップデバッグが可能なI/Fを装備
• QVGA LCD、キャラクタLCDのデュアル液晶を搭
• ４線式タッチパネル、コントローラ搭載
• ３軸加速度センサ、２軸アナログジョイスティック搭載

主な仕様

ARMマイコン学習システム（ARM ETB Basic）

●メインボード		仕様
プロセッサ		NXPセミコンダクターズ製　　 LPC1768FBD100（内部96MHz）
内蔵メモリ	Flash Memory	512k
	SRAM	64ｋ
デバッグポート	JTAG用20ピンコネクタ

その他仕様詳細はPDF資料にてご確認下さい。

ARM ETB Basic仕様詳細

SH-2マイコン学習システム（SH2-ETB-MEMEs）

●CPUボード/LCDボード		仕様
プロセッサ		ルネサスエレクトロニクス製　 R5F70855AN80FPV（SH7085）F-ZTAT 版
メモリ	SDRAM	Cypress：CY7C1041DV33-10ZSXI(4Mbit SRAM) 2個
外部 I/F	LAN USB Host シリアル通信 SDカードスロット LCD カメラ タッチパネルI/F オーディオ デバッグI/F 汎用スイッチ 拡張端子 UART/USB mini キャラクタLCD 7 Seg　LED 3 軸加速度センサ 2 軸アナログジョイスティック

その他仕様詳細はPDF資料にてご確認下さい。

SH2 ETB MEMEs仕様詳細
